格賓石籠用于河道新建護岸工程的樣本設計

      河道護岸工程建筑物形式分別為新建堤防、維修加固堤防和新建護岸及護坡工程、維修加固護岸工程等。

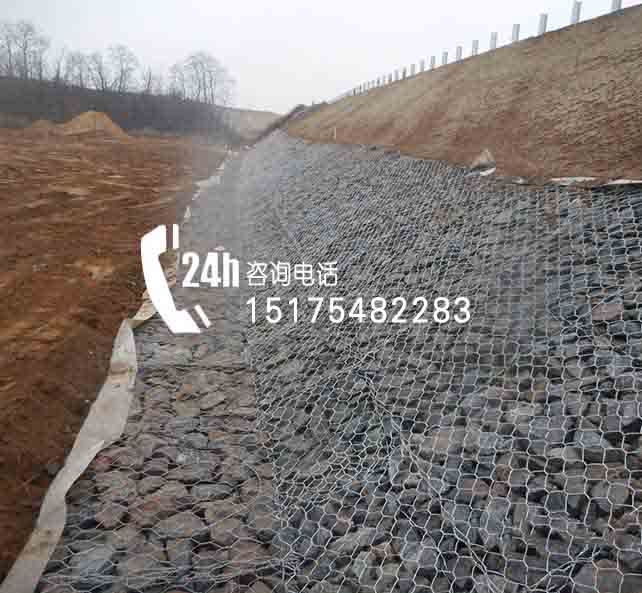

      坡式護岸分為上部護坡和下部護腳兩個部分，護坡與護腳以設計枯水平臺為界。上部護坡采用格賓網石籠護坡；護岸工程頂高程采用10年一遇洪水位加0.5m 超高；但地面高程低于護岸頂高程時，護至原地面即可；護岸頂設0.5m寬格賓網石籠封頂；護坡坡度依據實際地形開挖（夯填）成統一坡度，夯填相對密度不小于0.6，格賓網石籠護坡迎水坡坡比1:2.0，格賓網石籠護坡厚0.4m，格賓網石籠與地基土之間設一層350g/㎡的土工布反濾層。臨河高坎高于護岸工程頂高程時，開挖護岸頂高程以上邊坡至穩定邊坡，若護岸頂高程以上坎高大于5.0m時，設置寬度為1.0m的戧臺；開挖邊坡及戧臺表層種植草皮護坡。

      其下部護腳采用拋石護腳，設計枯水位高于護坡河灘地面線時，設置拋填塊石枯水平臺；設計枯水位低于護坡河灘地面線時，砂礫石層河床段開挖至原地面線以下1.0m，底部開挖寬度0.5m，拋填塊石至原地面線做為拋石護腳。
