生態綠濱墊護坡是一種柔性護坡結構

        生態格網綠濱墊護坡，其特征在于：所述護坡墊為裝填有石材的生態格網網箱，所述石材粒徑為1.5-2.0Dm，所述生態格網網箱厚度大于2Dm；所述護坡墊平鋪在河床坡上。本實用新型具有很強的適應地基變形能力，特別適合對非穩定邊坡進行加固，或者在由于波浪或水流的作用使土邊坡發生變形的情況下使用。它不單純限于新型材料的應用，同時也重視發掘傳統人工材料和技術的生態功能的改進，在應用中更多的顧及環境和生物的需求。

        生態格網綠濱墊是一種用于水利、道路和水土保持等土木工程中的柔性護坡結構。
背景技術
        傳統結構只考慮了穩定性，忽略了邊坡在生物、環境的要求，地基不均勻沉降是傳統結構也較容易破壞。生態格網綠濱護坡結構是一種新型柔性結構，具有很強的適應地基變形能力，特別適合對非穩定邊坡進行加固，或者在由于波浪或水流的作用使土邊坡發生變形的情況下使用。它不單純限于新型材料的應用，同時也重視發掘傳統人工材料和技術的生態功能的改進，在應用中更多的顧及環境和生物的需求。
        生態格網綠濱墊護坡，其特征在于：所述護坡墊為裝填有石材的生態格網網箱，所述石材粒徑為1.5-2.0Dm，所述生態格網網箱厚度大于2Dm；所述護坡墊平鋪在河床坡上，D為生態格網的網目網孔寬度的名義尺寸。
        當坡度小于1:1.5時可使用綠濱墊護坡，防護范圍應延伸至河流中1.5?2.0倍的估計最大沖刷深度，從而保證綠濱墊覆蓋沖刷范圍并可持續對河岸侵蝕提供防護，或者對整個河床及河岸進行防護。
        當綠濱墊需要具有不透水特性或為了保護來往船只及防止波浪對賓格網的沖擊時，可在綠濱墊表面灌注熱浙青膠。
坡腳破壞是護坡破壞的主要原因

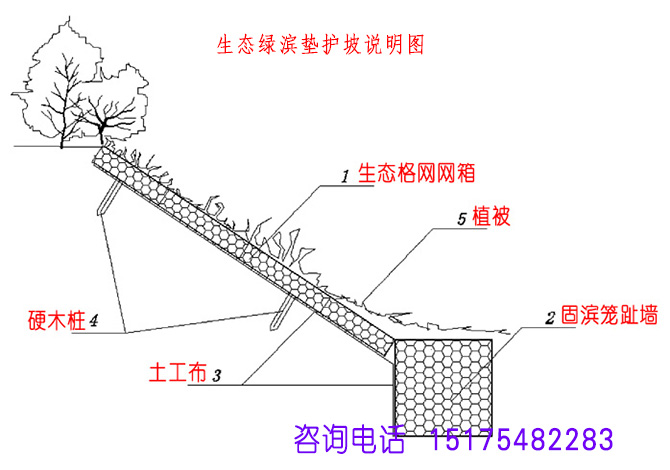

        岸坡防護設計中，應將護坡的基礎埋置到安全的深度，即埋置深度應在預計最大沖刷深度之下，以保證護坡的基礎不致因水流沖刷而淘空。當坡度大于1: 1.5或者預期沖刷較嚴重的坡腳，應聯合使用趾墻及護坦，底層鋪設綠濱墊并向河道中延伸，延伸范圍應符合《堤防工程設計規范》(GB50286-98)7.1.7條的規定，綠濱墊護坡的厚度也可根據需要而變化。對預期沖刷較小的坡腳，應使用固濱籠趾墻代替護坦，以便支撐護坡以防止破壞，必要時還可在綠濱墊與基礎件打入硬木樁，提高綠濱墊的抗滑性能。
為額外增加護坡側緣的強度，綠濱墊的上游及下游邊界應加厚，護坡安裝完成后，可以在邊界單元上方覆蓋一層薄的表層土以便種植。
        綠濱墊應分成格室，以防綠濱墊局部破壞而引起整體破壞，劃分格室還能增加單個綠濱墊的整體性。綠濱墊中隔片的間距一般1.0m。在承受高速水流、泥石流、冰流等情況下，橫隔片間距應減小到0.6m,以防止綠濱墊中填石的移動。在河底的綠濱墊應講隔片設在順?biāo)鞣较颍捎谑瘔K受水流沖擊，設置了隔片能防止石塊的大幅度位移；在岸坡的綠濱墊的隔片則應垂直于水流方向，這是考慮到石塊本身受重力的作用會往下滾，每1米設一隔片可防止石塊大幅度滾動。
綠濱墊下需鋪設一層合成纖維織成的土工布，也可以鋪設一層10cm?15cm厚的礫石層作為濾層。
        生態格網綠濱墊具有很強的適應地基變形能力，特別適合對非穩定邊坡進行加固，或者在由于波浪或水流的作用使土邊坡發生變形的情況下使用。它不單純限于新型材料的應用，同時也重視發掘傳統人工材料和技術的生態功能的改進，在應用中更多的顧及環境和生物的需求。
